인공지능(AI) 고도화로 인한 데이터 처리량 폭증과 대면적 패키징 수요 확대에 발맞춰 반도체 유리기판(Glass Substrate)이 차세대 첨단 패키징 시장의 핵심 기술로 부상하고 있습니다. 기존 플라스틱(FC-BGA) 기판의 물리적 한계인 열 변형(Warpage)과 신호 왜곡을 극복하기 위해 글로벌 빅테크 기업들이 도입을 서두르면서, 완성 기판 제조사, 유리관통전극(TGV) 레이저 가공 장비, 특수 화학 박막 소재 기업을 중심으로 탄탄한 밸류체인이 형성되고 있습니다.
유리기판이란 무엇이며 왜 플라스틱 기판을 대체하는가
반도체 유리기판은 기존 반도체 패키징에 주로 쓰이던 유기물(플라스틱 기반 플립칩 BGA) 코어 층을 초박형 고강도 유리(Glass) 소재로 대체한 차세대 기판입니다.
고성능 AI 가속기와 고대역폭 메모리(HBM) 등을 하나의 패키지 위에 수평·수직으로 통합하는 이종 접합 기술(2.5D/3D 패키징)이 확대되면서 기판의 면적이 급격히 커지고 있습니다. 기존 플라스틱 기판은 면적이 넓어질수록 고온의 반도체 공정에서 열을 견디지 못하고 휘어지는 워피지(Warpage) 현상이 심해져 미세 회로 정렬에 한계를 드러냈습니다.
유리기판은 다음과 같은 결정적인 구조적 장점을 제공합니다.
- 뛰어난 평탄도와 치수 안정성: 표면이 극도로 매끄러워 초미세 패턴 회로 형성이 가능하며, 고온 공정에서도 열 팽창 계수(CTE)가 실리콘 칩과 유사하여 휨 현상을 최소화합니다.
- 신호 전송 속도 향상 및 전력 소모 절감: 절연성이 뛰어나 고주파 신호 전달 과정에서의 손실과 왜곡이 적어 전력 효율을 최대 30% 이상 개선할 수 있습니다.
- 실리콘 인터포저 생략 가능: 기판 자체에 고밀도 배선을 직접 구현할 수 있어 고가의 실리콘 인터포저를 대체하거나 두께를 줄여 원가 절감과 칩 경량화에 기여합니다.
기술적 전환의 분기점
인텔(Intel), AMD, 엔비디아(NVIDIA) 등 글로벌 컴퓨팅 선도 기업들은 대면적 AI 칩 패키징의 병목 현상을 해소하기 위해 2026~2027년을 전후하여 본격적인 유리기판 적용을 공식 로드맵으로 추진하고 있습니다.
핵심 공정 메커니즘: TGV와 정밀 가공의 기술적 장벽

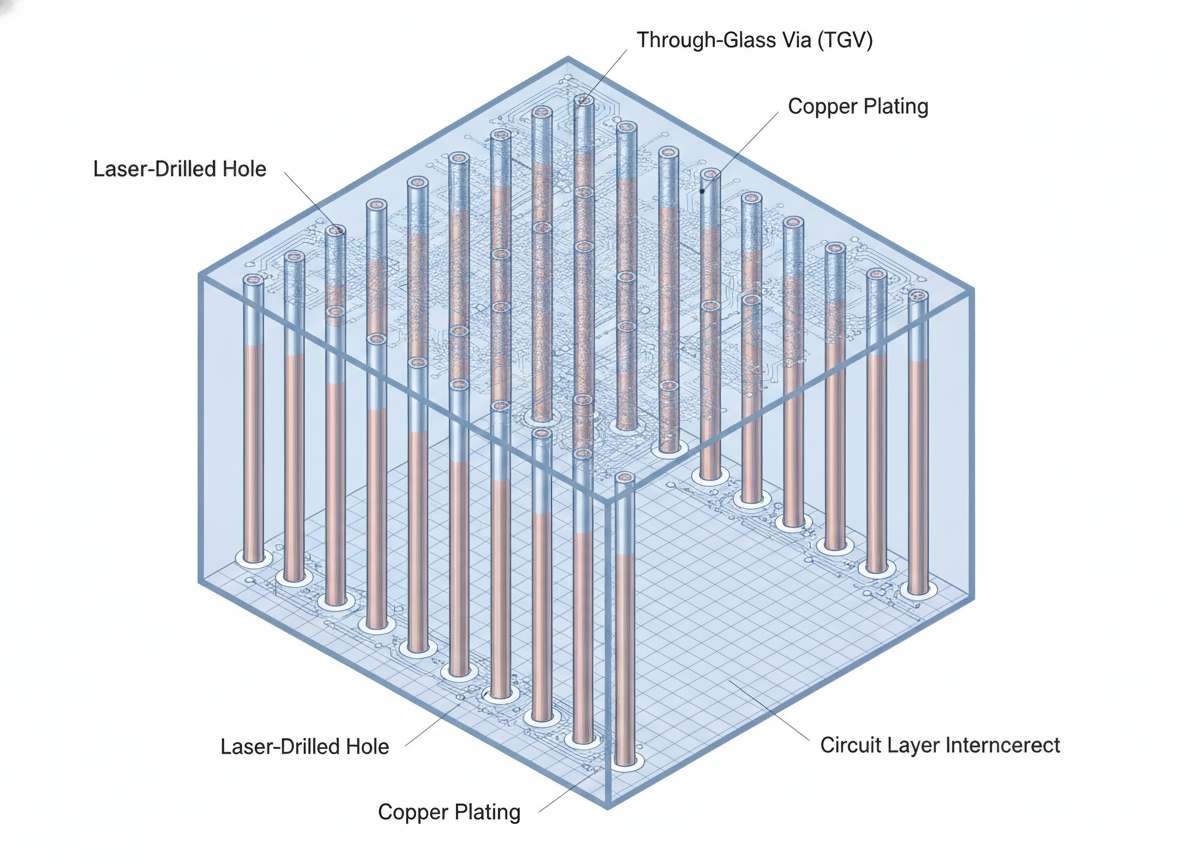

유리는 표면이 단단하면서도 충격에 깨지기 쉬운 취성(Brittleness)을 지니고 있어 가공 난이도가 매우 높습니다. 유리기판 상용화의 핵심은 TGV(Through Glass Via, 유리관통전극) 기술에 집중되어 있습니다.

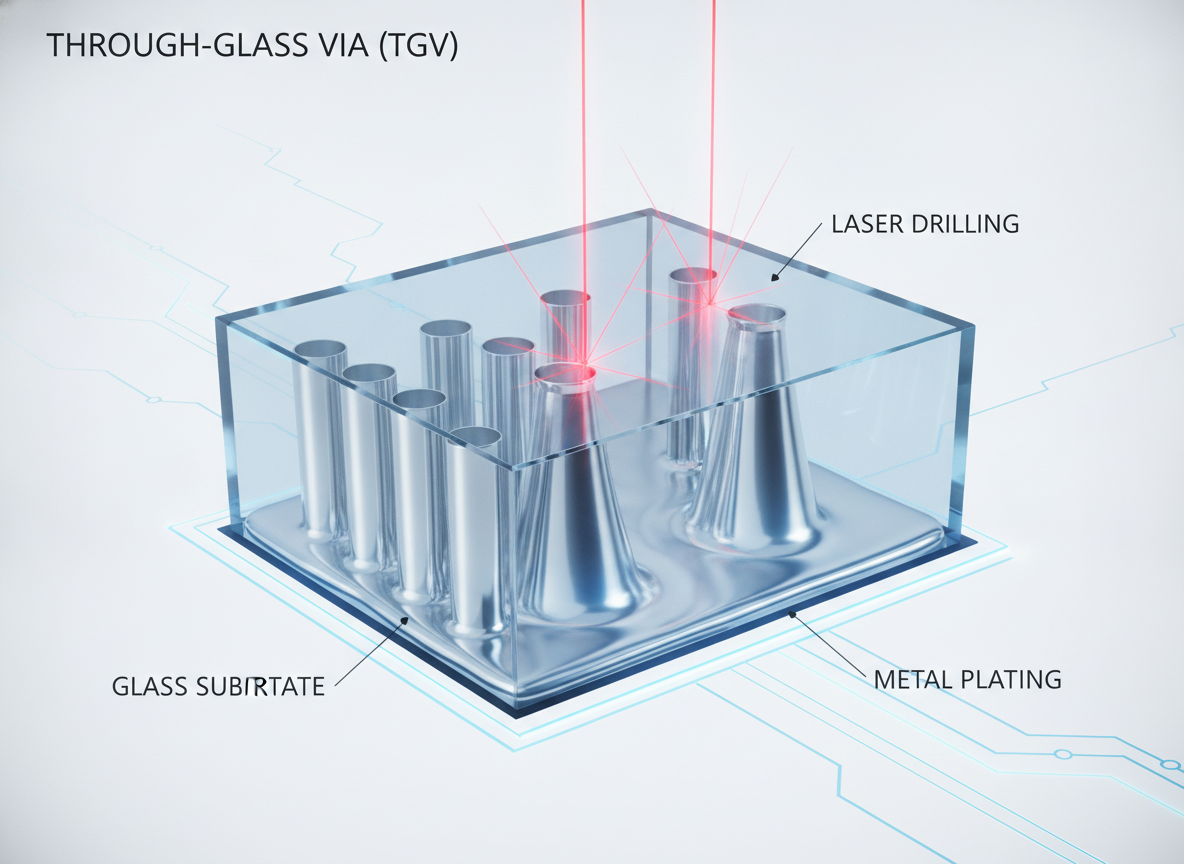

- TGV 홀 가공: 머리카락 두께보다 얇은 유리판에 수백만 개의 미세한 구멍(Via)을 균열 없이 수직으로 뚫는 공정입니다. 열 충격을 줄이고 정밀도를 극대화하기 위해 극초단파 펄스 피코초·펨토초 레이저 장비가 필수적으로 사용됩니다.
- 에칭 및 홀 확장: 레이저로 결함을 유도한 부위를 화학적 습식 식각(Chemical Etching)을 통해 매끄러운 형태로 균일하게 다듬어 구멍 내부의 미세 균열을 제거합니다.
- 금속 도금 및 시드층 형성: 절연체인 유리 구멍 내벽에 전도체인 구리(Cu)를 채워 전극 통로를 형성합니다. 유리의 매끄러운 표면에 금속이 단단히 접착되도록 돕는 특수 접착 소재 및 도금 기술이 요구됩니다.
- 다이싱 및 절단: 완성된 유리기판을 개별 칩 단위로 절단할 때 모서리에 미세한 깨짐(Chipping)이나 크랙이 발생하지 않도록 비접촉식 레이저 엣지 가공 기술이 적용됩니다.
국내 유리기판 관련주 핵심 밸류체인 및 수혜 기업
국내 시장에서는 완성 기판 양산 설비를 조기 구축한 대기업과 독자적인 TGV 레이저 장비 및 특수 화학 소재 기술을 보유한 전문 소부장 기업들이 수혜주로 평가받고 있습니다.
1. 완성 기판 제조 및 사업화 선도
SKC (앱솔릭스)는 유리기판 상업화를 가장 빠르게 추진해 온 대표 선두 주자입니다. 자회사 앱솔릭스를 통해 미국 조지아주에 연간 1만2천㎡ 규모의 유리기판 제1공장을 완공하고 글로벌 빅테크 고객사들과 시제품 테스트 및 양산 검증을 진행하고 있습니다. 삼성전기 역시 차세대 패키징 기판 포트폴리오 다변화를 위해 세종 사업장 등에 파일럿 라인을 구축하고 양산 기술 확보에 속도를 내고 있습니다.
2. TGV 레이저 가공 및 다이싱 장비
필옵틱스는 디스플레이 레이저 가공 원천 기술을 바탕으로 유리기판용 TGV 레이저 가공 장비와 레이저 다이싱(Dicing) 장비를 자체 개발하여 국내외 고객사 파일럿 라인에 공급하며 시장의 핵심주로 부각되었습니다. 제이앤티씨는 초정밀 커버글라스 가공 노하우를 바탕으로 반도체용 유리기판 공정 진출을 선언하고 시제품 생산 및 TGV 공정 개발을 추진하고 있습니다.
3. 특수 화학 소재 및 도금/박막 기술
와이씨켐은 반도체 특수 소재 전문 기업으로, 유리기판 가공 시 미세 균열을 방지하는 유리 코팅제, 에칭 보호 테이프 박리제, 포토레지스트(PR) 등 전용 케미컬 소재를 개발하여 양산 평가를 진행하고 있습니다. 와이엠티는 극동박(Ultra-thin Copper Foil) 및 화학 도금 기술력을 바탕으로 유리 표면 접합력을 극대화하는 메탈라이징(도금) 솔루션을 공급망에 제안하고 있습니다.
공정 부문별 주요 관련주 및 기술력 비교표
국내 주요 유리기판 관련 기업들의 핵심 사업 영역과 모니터링 포인트는 다음과 같습니다.
| 기업명 | 밸류체인 구분 | 주력 제품 및 핵심 기술 | 주요 모니터링 지표 |
|---|---|---|---|
| SKC (앱솔릭스) | 완성 기판 제조 | HPC·AI용 유리기판 생산 및 수직 계열화 | 미국 공장 가동률, 빅테크 완제품 수주 공시, 수율 안정화 |
| 필옵틱스 | 가공 장비 (TGV) | 유리관통전극(TGV) 레이저 가공기, 다이싱 장비 | 주요 기판 제조사향 양산 라인 발주 규모, 장비 공급 계약 |
| 와이씨켐 | 공정 화학 소재 | 유리기판용 특수 코팅제, 박리제, 세정액 | 고객사 퀄 테스트(품질 인증) 통과 여부 및 소재 양산 공급 |
| 제이앤티씨 | 유리 가공·기판 | 반도체 유리기판 TGV 및 고정밀 표면 가공 | 파일럿 라인 시제품 검증 결과, 글로벌 반도체사 파트너십 |
| 와이엠티 | 접합 및 도금 소재 | 무전해 화학동도금, 미세 패턴 극동박 기술 | 유리 기판 도금용 특수 케미컬 매출 발생 시점 |
| 삼성전기 | 완성 기판 제조 | 차세대 첨단 패키징용 유리기판 R&D | 파일럿 라인 가동 일정 및 2026년 이후 상용화 추진 경과 |
글로벌 빅테크 및 국내 주요 기업 상용화 로드맵
유리기판 기술은 현재 연구실 단계를 넘어 파일럿 검증 및 초기 양산 단계로 진입하고 있습니다.
- 글로벌 칩셋 제조사의 요구: 인텔은 일찍이 유리기판 개발을 공식화하며 생산 라인 전환을 준비 중이며, 엔비디아와 AMD 역시 차세대 고성능 GPU 패키지에 유리기판을 도입하기 위해 주요 공급사들과 기술 규격을 조율하고 있습니다.
- 국내 제조사의 양산 스케줄: 앱솔릭스는 글로벌 고객사들과의 시제품 인증을 거쳐 상업 생산을 본격화하고 있으며, 삼성전기 등 주요 종합 부품사들 역시 양산 라인 투자를 구체화하여 2026~2027년 양산 생태계 진입을 목표로 삼고 있습니다.
투자 시 유의해야 할 구조적 리스크와 실적 확인 기준
유리기판 관련주는 폭발적인 시장 성장성이 기대되는 반면, 실제 기업 가치로 연결되기까지 다음과 같은 구조적 리스크를 반드시 확인해야 합니다.
1. 수율(Yield) 확보의 기술적 난이도
유리는 가공 특성상 미세한 결함에도 전체 기판이 파손될 수 있어 제조 수율을 높이는 데 상당한 시간이 소요됩니다. 양산 라인에서 충분한 경제적 수율이 달성되지 못할 경우 상용화 시점이 지연되거나 초기 제조 원가가 지나치게 높아질 수 있습니다.
2. 기존 플라스틱 기판 진영의 저항
기존 FC-BGA 기판 제조사들 또한 미세 배선 간격을 줄이고 강도를 보강하는 등 기존 유기물 기판의 수명을 연장하는 기술 개량을 지속하고 있습니다. 유리기판은 초기에는 최고 사양 AI 가속기 등 초고가 칩 위주로 침투할 가능성이 높아 대중화 속도를 냉정하게 관찰해야 합니다.
3. 테마성 편입 여부와 공시 검증
디스플레이용 단순 유리 가공이나 일반 부품을 생산하면서 연구개발 단계라는 이유만으로 테마에 편입된 종목들이 존재합니다. 금융감독원 전자공시시스템(DART)을 통해 실제 반도체용 유리기판 전용 장비나 소재의 단일판매·공급계약 체결 공시가 발생하는지, 분기보고서상에 개발 진행 현황이 명확히 기재되어 있는지 확인해야 합니다.
자주 묻는 질문(FAQ)
결론 및 투자 체크포인트 요약
유리기판 산업은 단순한 단기 유행을 넘어 AI 반도체 패키징의 물리적 한계를 극복하기 위해 필연적으로 전개되는 구조적 기술 혁신의 축입니다. 관련 기업을 선별할 때는 단순 기대감보다는 글로벌 고객사향 파일럿 공급 레퍼런스, TGV 등 독점적 가공 장비 기술력, 실제 수주 공시를 통한 숫자의 증명 여부를 종합적으로 점검하며 중장기 관점에서 분할 접근하는 전략이 바람직합니다.
